چگونه دوربین مدار بسته را به دستگاه NVR متصل کنیم؟ راهنمای گام به گام

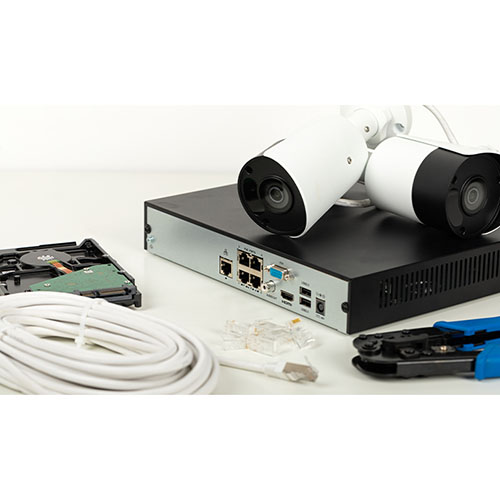

پیش‌نیازها و تجهیزات لازم

قبل از شروع، مطمئن شوید که تجهیزات و موارد زیر را در اختیار دارید:

• دستگاه NVR: ضبط‌کننده‌ی ویدیوی تحت شبکه.
• دوربین‌های مدار بسته IP: دوربین‌هایی که قصد اتصال آن‌ها را دارید.
• کابل‌های شبکه (Ethernet): کابل‌های Cat5e یا Cat6 با طول مناسب برای هر دوربین.
• سوئیچ PoE (در صورت نیاز): اگر NVR شما پورت PoE داخلی ندارد، به یک سوئیچ PoE نیاز دارید تا برق دوربین‌ها را از طریق کابل شبکه تأمین کند.
• هارد دیسک (HDD): برای ذخیره‌سازی تصاویر در NVR. (اگر قبلاً نصب نشده).
• مانیتور و کابل HDMI/VGA: برای مشاهده رابط کاربری NVR.
• کابل شبکه برای اتصال NVR به روتر/اینترنت: برای دسترسی از راه دور (اختیاری).
• موس و کیبورد: برای تنظیمات NVR.

گام‌های اتصال دوربین‌های مدار بسته IP به دستگاه NVR

فرآیند اتصال بسته به اینکه NVR شما دارای پورت PoE داخلی باشد یا خیر، کمی متفاوت است.

حالت 1: NVR دارای پورت PoE داخلی

این روش ساده‌ترین حالت است، زیرا NVR هم برق دوربین را تأمین می‌کند و هم داده‌ها را دریافت می‌کند.

1.  نصب هارد دیسک در NVR:

• ابتدا برق NVR را قطع کرده و درپوش آن را باز کنید.
• هارد دیسک را مطابق دستورالعمل دفترچه راهنما در جای خود قرار داده و کابل‌های برق و دیتای SATA را به آن متصل کنید.
• درپوش NVR را ببندید.

2.  اتصال NVR به مانیتور و برق:

• کابل HDMI یا VGA را از پورت مربوطه در پشت NVR به مانیتور خود وصل کنید.
• موس را به پورت USB NVR متصل کنید.
• کابل برق NVR را وصل کرده و آن را روشن کنید.

3.  تنظیمات اولیه NVR (اولین راه‌اندازی):

• پس از روشن شدن، NVR وارد مراحل تنظیمات اولیه می‌شود. این شامل ایجاد رمز عبور (بسیار مهم)، تنظیم زمان و تاریخ، و پیکربندی شبکه است.
• در بخش تنظیمات شبکه، می‌توانید NVR را در حالت DHCP قرار دهید تا به طور خودکار از روتر شما IP دریافت کند.

4.  اتصال دوربین‌های مدار بسته به پورت‌های PoE NVR:

• کابل‌های شبکه را به پورت‌های LAN با برچسب PoE در پشت NVR متصل کنید.
• سر دیگر کابل‌های شبکه را به پورت شبکه هر دوربین IP وصل کنید.
• نکته: دوربین‌های PoE برای روشن شدن تنها به این کابل نیاز دارند. اگر دوربین شما PoE نیست و NVR شما هم پورت PoE ندارد، باید هر دوربین را جداگانه به آداپتور برق خودش هم وصل کنید.

5.  جستجو و افزودن خودکار دوربین‌های مدار بسته:

• پس از اتصال فیزیکی، NVR به طور خودکار شروع به جستجو و شناسایی دوربین‌های متصل به پورت‌های PoE خود می‌کند.
• در رابط کاربری NVR (معمولاً در بخش "مدیریت دوربین" یا "Camera Management")، باید لیستی از دوربین‌های شناسایی شده را مشاهده کنید. NVR معمولاً به صورت خودکار آن‌ها را اضافه (Add) کرده و نمایش می‌دهد.
• اگر دوربینی شناسایی نشد، مطمئن شوید که سالم است، کابل سالم است و فیش‌های RJ45 به درستی پانچ شده‌اند. ممکن است نیاز باشد برای دوربین‌هایی که برای اولین بار وصل می‌شوند، یک رمز عبور پیش‌فرض (مثل admin/12345) وارد کنید.

6.  تنظیمات پیشرفته (اختیاری):

• پس از اضافه شدن، می‌توانید تنظیماتی مانند رزولوشن، دید در شب، ضبط حرکت (Motion Detection)، یا سایر قابلیت‌های هوشمند را برای هر دوربین از طریق رابط NVR پیکربندی کنید.

حالت 2: NVR بدون پورت PoE داخلی (استفاده از سوئیچ PoE)

این روش برای سیستم‌هایی که تعداد دوربین‌های بیشتری دارند، یا زمانی که NVR در مکانی دور از دوربین‌ها قرار دارد، مناسب است.

1.  نصب هارد دیسک در NVR و اتصال NVR به مانیتور و برق:

(مانند گام 1، 2 و 3 در حالت قبل)

2.  اتصال سوئیچ PoE:

• کابل برق سوئیچ PoE را وصل کرده و آن را روشن کنید.
• یک کابل شبکه از یکی از پورت‌های LAN معمولی (غیر PoE) NVR به یکی از پورت‌های Uplink یا پورت LAN سوئیچ PoE وصل کنید. این کابل، ارتباط داده‌ای بین NVR و سوئیچ را فراهم می‌کند.

3.  اتصال دوربین‌ها به سوئیچ PoE:

• کابل‌های شبکه را از پورت‌های PoE سوئیچ به پورت شبکه هر دوربین IP وصل کنید. سوئیچ PoE هم داده را منتقل می‌کند و هم برق دوربین‌ها را تأمین می‌کند.

4.  پیکربندی شبکه NVR و دوربین‌ها:

• آی‌پی آدرس (IP Address): اطمینان حاصل کنید که NVR، سوئیچ PoE و تمام دوربین‌ها در یک رنج آی‌پی (IP Range) قرار دارند. معمولاً NVR و سوئیچ به صورت پیش‌فرض آی‌پی خودکار (DHCP) می‌گیرند، اما ممکن است نیاز باشد آی‌پی دوربین‌ها را به صورت دستی یا با ابزارهای جستجوی آی‌پی (مانند SADP Tool برای هایک‌ویژن یا ConfigTool برای داهوا) تنظیم کنید.
• gateway: آی‌پی روتر یا مودم شماست.
• DNS: معمولاً 8.8.8.8 یا 4.2.2.4 می‌توانید قرار دهید.

5.  جستجو و افزودن دوربین‌ها در NVR:

• در رابط کاربری NVR (بخش "مدیریت دوربین")، گزینه "جستجو" (Search) را انتخاب کنید. NVR شروع به جستجو در شبکه برای یافتن دوربین‌های IP متصل می‌کند.
• پس از یافتن دوربین‌ها، آن‌ها را انتخاب کرده و با وارد کردن رمز عبور صحیح (اگر رمز پیش‌فرض نیست)، آن‌ها را به NVR "اضافه" (Add) کنید.

6.  تنظیمات پیشرفته (اختیاری):

(مانند گام 6 در حالت قبل)

نکات مهم برای اتصال موفق

• کابل‌کشی با کیفیت: همیشه از کابل‌های شبکه Cat5e یا Cat6 تمام مس (Pure Copper) استفاده کنید. کابل‌های بی‌کیفیت یا CCA (Copper Clad Aluminum) می‌توانند باعث افت سیگنال، قطعی دوربین و عدم عملکرد PoE شوند.
• پاور بودجه سوئیچ PoE: اگر از سوئیچ PoE استفاده می‌کنید، مطمئن شوید که بودجه توان (Power Budget) سوئیچ، برای تأمین برق تمام دوربین‌های شما کافی است.
• رمز عبور پیش‌فرض: اکثر دوربین‌های IP برای اولین بار با یک رمز عبور پیش‌فرض عرضه می‌شوند. حتماً پس از اتصال، رمز عبور پیش‌فرض دوربین‌ها و NVR را به یک رمز قوی و منحصربه‌فرد تغییر دهید.
• به‌روزرسانی Firmware: نرم‌افزار داخلی (Firmware) دوربین‌ها و NVR را به‌روز نگه دارید تا از بهترین عملکرد، جدیدترین قابلیت‌ها و رفع اشکالات امنیتی بهره‌مند شوید.
• عیب‌یابی: در صورت عدم نمایش تصویر، ابتدا اتصالات فیزیکی کابل‌ها را بررسی کنید. سپس، تنظیمات IP دوربین و NVR را چک کنید تا در یک رنج شبکه باشند.

جمع بندی

اتصال دوربین‌های مداربسته IP به دستگاه NVR فرآیندی کاملاً منطقی و با رعایت چند نکته‌ی فنی قابل انجام است. با استفاده از فناوری PoE، این فرآیند حتی ساده‌تر و کارآمدتر نیز می‌شود، و به شما امکان می‌دهد تا به راحتی سیستم نظارتی خود را راه‌اندازی کرده و از امنیت آن لذت ببرید.
