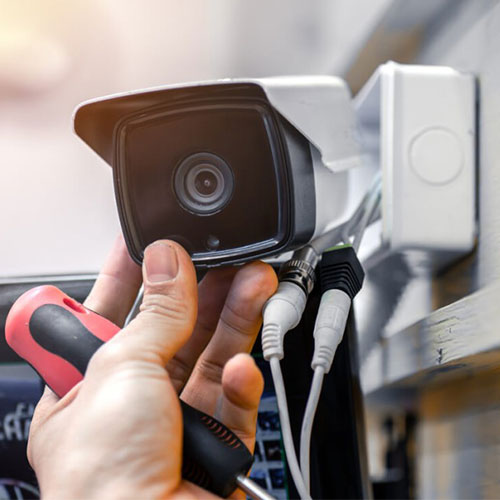

نکات مهم در کابل‌کشی سیستم های دوربین مدار بسته: تضمین عملکرد و پایداری

1. انتخاب کابل مناسب: رگ‌های حیاتی سیستم شما

اولین و مهم‌ترین گام، انتخاب کابل با کیفیت و متناسب با نوع سیستم شماست. این انتخاب، پایه‌ی انتقال پایدار سیگنال‌ها را تشکیل می‌دهد.

• برای سیستم‌های دوربین مدار بسته آنالوگ (AHD, HDCVI, HDTVI): این سیستم‌ها برای انتقال تصویر به کابل کواکسیال (Coaxial Cable) نیاز دارند. رایج‌ترین گزینه‌ها RG59 و RG6 هستند. هنگام خرید، حتماً به مغزی تمام مس (Pure Copper) و شیلد (بافت محافظ) با تراکم بالا دقت کنید. مغزی تمام مس افت سیگنال را به حداقل می‌رساند و شیلد باکیفیت، از تداخلات الکترومغناطیسی و نویزهای محیطی جلوگیری می‌کند. بسیاری از نصب‌کنندگان از کابل‌های ترکیبی (Combination/Siamese Cable) استفاده می‌کنند که شامل یک رشته کواکسیال برای تصویر و دو رشته سیم برق برای تغذیه دوربین در یک روکش مشترک است. این کابل‌ها نصب را ساده‌تر می‌کنند، اما باید از ضخامت مناسب سیم‌های برق (حداقل 0.5 یا 0.75 میلی‌متر مربع) اطمینان حاصل کنید تا در فواصل طولانی دچار افت ولتاژ نشوید.
• برای سیستم‌های دوربین مدار بسته تحت شبکه (IP Camera): این دوربین‌ها برای انتقال داده (تصویر، صدا و دیتا) و در صورت پشتیبانی از PoE، برق خود، از کابل‌های شبکه (Ethernet Cable) استفاده می‌کنند. دسته‌بندی‌های رایج شامل Cat5e و Cat6 هستند. مانند کابل‌های کواکسیال، مغزی تمام مس برای کابل‌های شبکه نیز حیاتی است، به خصوص اگر قصد استفاده از قابلیت PoE (Power over Ethernet) را دارید. کابل‌های CCA (Copper Clad Aluminum) که مغزی آلومینیومی با روکش مس دارند، ارزان‌ترند اما افت سیگنال و مشکلات بیشتری ایجاد می‌کنند. در محیط‌های داخلی و با نویز الکتریکی کم، کابل‌های UTP (Unshielded Twisted Pair) کافی هستند. اما برای محیط‌های صنعتی، کنار کابل‌های برق فشار قوی، یا فضاهای بیرونی که احتمال تداخل زیاد است، استفاده از کابل‌های STP/FTP (Shielded/Foiled Twisted Pair) که دارای لایه‌ی محافظ فلزی هستند، به شدت توصیه می‌شود.

2. برنامه‌ریزی دقیق مسیر کابل‌کشی: نقشه‌ای برای موفقیت

یک کابل‌کشی اصولی با برنامه‌ریزی دقیق و هوشمندانه آغاز می‌شود. این گام به شما کمک می‌کند تا هم از نظر فنی بهترین نتیجه را بگیرید و هم از هدر رفتن زمان و مواد جلوگیری کنید.

• نقشه‌کشی اولیه: پیش از هر اقدامی، یک نقشه‌ی دقیق از محل نصب هر دوربین مدار بسته، موقعیت دستگاه ضبط (DVR یا NVR) و مسیرهای احتمالی کابل‌کشی تهیه کنید. این نقشه به شما کمک می‌کند تا کوتاه‌ترین و امن‌ترین مسیرها را شناسایی کرده و میزان دقیق کابل مورد نیاز را تخمین بزنید.
• پرهیز از مناطق پرخطر: از کشیدن کابل‌ها در مسیرهای پرتردد که احتمال آسیب‌دیدگی فیزیکی (مانند له شدن یا کشیدگی) وجود دارد، به شدت خودداری کنید. همچنین، کابل‌ها را از لبه‌های تیز، اشیاء برنده و محل‌های عبور حیوانات یا حشرات موذی دور نگه دارید.
• جداسازی از منابع نویز: کابل‌های دوربین باید به طور کامل از کابل‌های برق فشار قوی، کابل‌های تلویزیون یا هر منبع نویز الکتریکی دیگر جدا نگه داشته شوند. موازی کردن طولانی‌مدت کابل‌های دیتا و برق می‌تواند منجر به نویز و تداخل در تصاویر شود؛ حداقل فاصله توصیه شده معمولاً 30 سانتی‌متر است.
• دسترسی آسان برای تعمیر و نگهداری: مسیرهایی را انتخاب کنید که در صورت نیاز به عیب‌یابی یا تعمیرات در آینده، دسترسی به کابل‌ها به سادگی امکان‌پذیر باشد. این موضوع می‌تواند در زمان و هزینه‌ی شما صرفه‌جویی کند.

3. محافظت از کابل‌ها: افزایش دوام و طول عمر سیستم

کابل‌های دوربین مدار بسته در معرض عوامل محیطی و فیزیکی متعددی قرار دارند که می‌تواند به آن‌ها آسیب برساند. محافظت مناسب از کابل‌ها، دوام و طول عمر سیستم شما را تضمین می‌کند.

• کانال‌کشی و لوله‌کشی: برای کابل‌هایی که از داخل دیوار، سقف، کف یا زیر زمین عبور می‌کنند، استفاده از لوله فولادی (گالوانیزه)، لوله‌های خرطومی نسوز یا داکت و ترانک‌های پلاستیکی با کیفیت ضروری است. این پوشش‌ها، کابل‌ها را در برابر آسیب‌های فیزیکی، نور مستقیم خورشید (UV)، رطوبت، گرد و غبار و جوندگان محافظت می‌کنند.
• مقاومت در برابر آب و هوا: اگر کابل‌ها در محیط‌های بیرونی نصب می‌شوند، مطمئن شوید که روکش آن‌ها مقاوم در برابر UV و رطوبت است. استفاده از گلند (Cable Gland) و واترپروف کردن اتصالات، به خصوص در محیط‌های مرطوب یا بارانی، برای جلوگیری از نفوذ آب به داخل کابل یا دوربین، حیاتی است.
• نصب محکم: کابل‌ها را با استفاده از بست‌های مناسب و در فواصل منظم (مثلاً هر 30 تا 50 سانتی‌متر) محکم کنید تا از افتادگی، کشیدگی یا آسیب‌های ناشی از باد، لرزش یا سایر عوامل خارجی جلوگیری شود.

4. رعایت طول استاندارد کابل دوربین مدار بسته: حفظ کیفیت سیگنال

فاصله‌ای که سیگنال می‌تواند بدون افت کیفیت قابل توجه از طریق کابل منتقل شود، محدود است. رعایت این محدودیت‌ها برای جلوگیری از افت کیفیت تصویر ضروری است.

• برای کابل‌های کواکسیال (دوربین مدار بسته آنالوگ): برای سیستم‌های آنالوگ HD، حداکثر طول کابل RG59 برای حفظ کیفیت HD معمولاً بین 200 تا 300 متر است. فراتر از این فاصله، ممکن است نیاز به استفاده از تقویت‌کننده‌های سیگنال (Active Baluns) یا کابل‌های با کیفیت‌تر و ضخیم‌تر مانند RG6 یا RG11 باشد.
• برای کابل‌های شبکه (دوربین مدار بسته IP): حداکثر طول استاندارد برای کابل‌های Cat5e و Cat6 جهت انتقال داده و PoE، حدود 100 متر است. تجاوز از این فاصله منجر به افت شدید سیگنال و عملکرد نامناسب می‌شود. برای فواصل طولانی‌تر، باید از اکستندرهای PoE، سوئیچ‌های میانی که برد بسیار بیشتری دارند، استفاده کنید.

5. اتصالات و فیش‌زنی صحیح: نقاط حساس سیستم

حتی اگر بهترین کابل را داشته باشید، اتصالات نادرست می‌توانند عملکرد کلی سیستم را مختل کنند. این نقاط، پتانسیل تبدیل شدن به نقاط ضعف اصلی سیستم را دارند.

• فیش‌های BNC (برای دوربین مدار بسته آنالوگ): برای کابل کواکسیال، از فیش‌های BNC مرغوب و با کیفیت استفاده کنید. فیش‌های BNC پیچی یا سیم‌پرسی معمولاً بهترین انتخاب هستند، زیرا اتصال محکم و پایداری را فراهم می‌کنند. فیش‌زنی باید توسط فردی ماهر انجام شود تا از اتصالات شل، اتصال کوتاه یا ورود نویز جلوگیری شود.
• سوکت‌های RJ45 (برای دوربین مدار بسته IP): برای کابل‌های شبکه، استفاده از سوکت‌های RJ45 با کیفیت بالا و پانچ کردن صحیح و استاندارد آن‌ها (بر اساس T568A یا T568B) بسیار حیاتی است. یک سوکت‌زنی نادرست می‌تواند منجر به عدم ارتباط دوربین مدار بسته یا قطعی‌های مکرر شود.
• عایق‌بندی اتصالات: پس از انجام اتصالات، به خصوص در فضای باز، حتماً از وارنیش حرارتی یا چند لایه چسب برق با کیفیت بالا برای عایق‌بندی کامل استفاده کنید. این کار از نفوذ رطوبت به نقاط اتصال و اکسید شدن سیم‌ها جلوگیری می‌کند.

6. بررسی و تست نهایی: اطمینان از عملکرد بی‌نقص

پس از اتمام کابل‌کشی و قبل از نصب نهایی دوربین‌های مدار بسته، انجام تست‌های لازم برای اطمینان از صحت عملکرد ضروری است.

• برای کابل‌های شبکه، از یک تستر کابل شبکه استفاده کنید تا از صحت پانچ RJ45 و عدم وجود قطعی یا اتصال کوتاه در مسیر کابل اطمینان حاصل کنید.
• در سیستم‌های آنالوگ، پس از اتصال دوربین، کیفیت تصویر را از نظر وجود هرگونه نویز، پرش یا افت سیگنال به دقت بررسی کنید.

کابل‌کشی استاندارد: سرمایه‌گذاری بر زیرساخت، تضمین عملکرد طولانی‌ مدت

کابل‌کشی صحیح و استاندارد، نه تنها یک مرحله فنی، بلکه یک سرمایه‌گذاری بر پایداری و دوام سیستم دوربین مداربسته شماست. نادیده گرفتن هر یک از این نکات می‌تواند منجر به صرف زمان و هزینه‌ی مجدد برای عیب‌یابی و رفع مشکلات در آینده شود. با انتخاب کابل‌های با کیفیت و اجرای دقیق کابل‌کشی بر اساس اصول فنی، می‌توانید عملکرد بی‌نقص و طول عمر بالای سیستم نظارتی خود را تضمین کنید.
