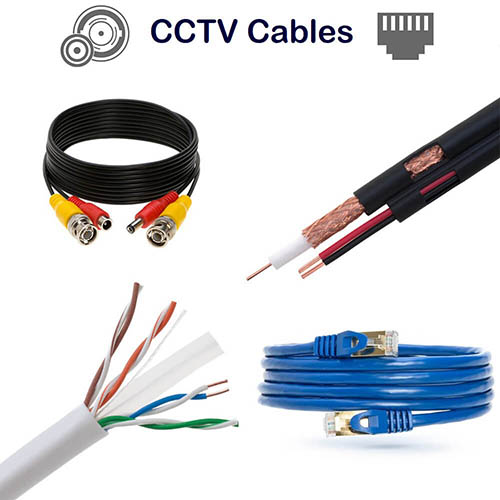

راهنمای جامع انتخاب کابل مناسب برای سیستم‌ های دوربین مدار بسته: آنالوگ تا IP

1. کابل‌کشی در سیستم‌های دوربین مداربسته آنالوگ (AHD, HDCVI, HDTVI)

در سیستم‌های دوربین مدار بسته آنالوگ سنتی و همچنین نسل‌های جدیدتر آنالوگ HD (مانند AHD، HDCVI، HDTVI)، وظیفه‌ی اصلی انتقال تصویر بر عهده‌ی کابل کواکسیال (Coaxial Cable) است. این کابل‌ها، سیگنال‌های ویدئویی را با حداقل افت و تداخل منتقل می‌کنند.

انواع کابل کواکسیال و ویژگی‌های آن‌ها:

• کابل RG59: این نوع کابل کواکسیال رایج‌ترین انتخاب برای سیستم‌های مدار بسته آنالوگ است. RG59 دارای امپدانس 75 اهم است و برای انتقال سیگنال‌های ویدئویی در فواصل نسبتاً کوتاه تا متوسط (معمولاً تا 200-300 متر برای کیفیت HD) عملکرد بسیار خوبی دارد. هنگام انتخاب RG59، به کیفیت مغزی مسی (Pure Copper) و میزان شیلد (Shield) یا بافت محافظ دور مغزی توجه کنید. مغزی مسی خالص و شیلد با بافت بالاتر (مثلاً 96 رشته یا 128 رشته) به معنای افت کمتر سیگنال و مقاومت بیشتر در برابر نویز است.
• کابل RG6 و RG11: این کابل‌ها دارای مغزی ضخیم‌تر و عایق بهتری نسبت به RG59 هستند و برای انتقال سیگنال در فواصل طولانی‌تر (RG6 تا 500 متر و RG11 حتی بیشتر) مناسب‌ترند. هرچند قیمت بالاتری دارند، اما برای پروژه‌های بزرگ با مسافت‌های طولانی، کارایی بهتری از خود نشان می‌دهند.

کابل‌های کواکسیال ترکیبی:

یکی از راه‌حل‌های بسیار محبوب و کاربردی در سیستم‌های آنالوگ، استفاده از کابل‌های کواکسیال ترکیبی (Combination/Siamese Cable) است. این کابل‌ها در واقع شامل یک رشته کابل کواکسیال (معمولاً RG59) برای انتقال تصویر و دو رشته سیم برق (معمولاً 0.5 یا 0.75 میلیمتر مربع) برای تأمین برق دوربین، همگی در یک روکش مشترک هستند. مزیت اصلی این کابل‌ها، سهولت نصب و کاهش تعداد کابل‌کشی است، زیرا برق و تصویر همزمان از یک مسیر منتقل می‌شوند و نیاز به کابل‌کشی جداگانه برای برق دوربین از بین می‌رود.

نکات مهم برای کابل‌کشی آنالوگ:

• فیش BNC: برای اتصال کابل کواکسیال به دوربین مدار بسته و دستگاه DVR یا دستگاه XVR، از فیش‌های BNC استفاده می‌شود. کیفیت فیش BNC (سیم‌پرسی، پیچی یا لحیمی) در پایداری و کیفیت سیگنال نقش مهمی دارد.
• جلوگیری از تداخل: کابل‌های کواکسیال باکیفیت، مقاومت خوبی در برابر تداخل الکترومغناطیسی دارند، اما همچنان توصیه می‌شود آن‌ها را از کابل‌های برق فشار قوی یا منابع نویز دور نگه دارید.
• افت ولتاژ (Voltage Drop): در کابل‌های ترکیبی و در فواصل طولانی، ممکن است با افت ولتاژ در مسیر برق‌رسانی مواجه شوید که باعث می‌شود دوربین روشن نشود یا تصویر آن نویز داشته باشد. در این صورت، استفاده از آداپتورهای با آمپر بالاتر یا سیم برق با ضخامت بیشتر ضروری است.

2. کابل‌کشی در سیستم‌های دوربین مدار بسته تحت شبکه (IP Camera)

دوربین‌های مدار بسته تحت شبکه، اطلاعات (تصویر، صدا و دیتا) را به صورت دیجیتال و از طریق کابل‌های شبکه (Ethernet Cable) منتقل می‌کنند. این کابل‌ها به دلیل توانایی انتقال داده با پهنای باند بالا و پشتیبانی از فناوری PoE (Power over Ethernet)، انتخاب اصلی برای سیستم‌های IP هستند.

انواع کابل شبکه و دسته‌بندی آن‌ها (Cat):

کابل‌های شبکه بر اساس استانداردهای "Cat" (Category) دسته‌بندی می‌شوند که نشان‌دهنده‌ی سرعت و پهنای باند قابل پشتیبانی آن‌هاست:

• کابل Cat5e: این کابل رایج‌ترین و اقتصادی‌ترین گزینه برای اکثر سیستم‌های دوربین مدار بسته تحت شبکه است. Cat5e می‌تواند سرعت انتقال داده تا 1 گیگابیت بر ثانیه (Gigabit Ethernet) را پشتیبانی کند و برای دوربین‌های با رزولوشن تا 4 مگاپیکسل در فواصل تا 100 متر کاملاً مناسب است. همچنین، از قابلیت PoE نیز پشتیبانی می‌کند که امکان تغذیه برق دوربین را از طریق همان کابل شبکه فراهم می‌آورد و نیاز به آداپتور جداگانه را از بین می‌برد.
• کابل Cat6: این کابل نسبت به Cat5e پهنای باند و سرعت بالاتری (تا 10 گیگابیت بر ثانیه در فواصل کوتاه‌تر) ارائه می‌دهد و مقاومت بهتری در برابر نویز و تداخل دارد. Cat6 برای دوربین‌های با رزولوشن بالاتر (مثلاً 4K و 8K) یا در پروژه‌هایی با تعداد دوربین‌های زیاد که حجم دیتای بالایی دارند، توصیه می‌شود. اگرچه گران‌تر است، اما برای آینده‌نگری و ارتقاءپذیری سیستم، گزینه‌ی بهتری محسوب می‌شود.
• کابل‌های Cat6a، Cat7 و Cat8: این دسته‌ها سرعت‌ها و پهنای باندهای بسیار بالاتری را پشتیبانی می‌کنند (تا 100 گیگابیت بر ثانیه در Cat8). عمدتاً برای زیرساخت‌های شبکه‌ای پیشرفته، دیتاسنترها و پروژه‌های بسیار بزرگ استفاده می‌شوند و برای اکثر سیستم‌های مداربسته خانگی یا تجاری کوچک، بیش از حد مورد نیاز و هزینه‌بر خواهند بود.

نکات مهم برای کابل‌کشی IP:

- نوع کابل شبکه (UTP/STP/FTP):

   -- UTP (Unshielded Twisted Pair): رایج‌ترین نوع، بدون شیلد فلزی. برای محیط‌های داخلی با نویز الکتریکی کم مناسب است.
   -- FTP/STP (Foiled/Shielded Twisted Pair): دارای لایه‌ی محافظ فلزی (شیلد) هستند که آن‌ها را در برابر نویز الکترومغناطیسی مقاوم‌تر می‌کند. برای محیط‌های صنعتی، کنار کابل‌های برق فشار قوی، یا فضاهای بیرونی که تداخل زیاد است، توصیه می‌شوند.

- مغزی کابل (تمام مس/CCA): برای اطمینان از کیفیت و طول عمر کابل و همچنین پایداری در انتقال PoE، همیشه کابل‌های شبکه با مغزی تمام مس (Pure Copper) را انتخاب کنید. کابل‌های CCA (Copper Clad Aluminum) که مغزی آلومینیومی با روکش مس دارند، ارزان‌ترند اما افت سیگنال بیشتری دارند و برای PoE و فواصل طولانی مناسب نیستند.

- جک RJ45: برای اتصال کابل شبکه به دوربین و دستگاه NVR یا سوئیچ شبکه، از سوکت‌های RJ45 استفاده می‌شود. کیفیت سوکت‌زنی و استفاده از سوکت‌های مرغوب در پایداری ارتباط بسیار مهم است.

- طول کابل: کابل‌های شبکه Cat5e و Cat6 حداکثر تا 100 متر (بدون استفاده از ریپیتر یا سوئیچ میانی) می‌توانند عملکرد بهینه داشته باشند. برای فواصل طولانی‌تر، باید از سوئیچ‌های میانی، فیبر نوری، یا تکنولوژی‌های خاص (مانند اکستندرهای اترنت) استفاده کرد.

جمع بندی: انتخابی آگاهانه برای سیستم امنیتی شما

انتخاب کابل مناسب برای سیستم دوربین مدار بسته شما، چه آنالوگ باشد چه تحت شبکه، به اندازه‌ی انتخاب خود دوربین‌ها اهمیت دارد. سرمایه‌گذاری بر روی کابل‌های با کیفیت و مطابق با استاندارد، از شما در برابر هزینه‌های اضافی تعمیر و نگهداری، افت کیفیت تصویر و ناپایداری سیستم محافظت می‌کند.
