سنسور CDS در دوربین مدار بسته: عملکرد و اهمیت حیاتی آن
27

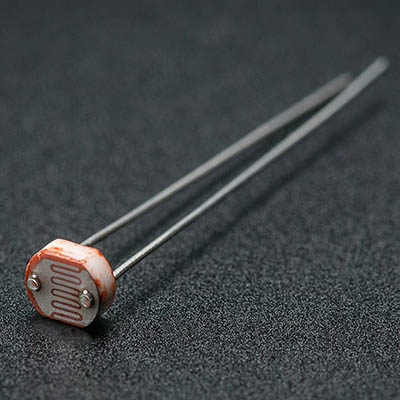

در دنیای نظارت تصویری، توانایی دوربین مدار بسته برای ارائه تصویر باکیفیت در هر دو شرایط نوری روز و شب، یک قابلیت اساسی است. این عملکرد خودکار و هوشمندانه، مرهون یک قطعه کوچک اما بسیار مهم به نام سنسور CDS است. این سنسور که مخفف Cadmium Sulfide (کادمیوم سولفید) است، در واقع مغز متفکر پشت سیستم دید در شب دوربین به شمار می‌رود. سنسور CDS به عنوان یک مقاومت نوری (Photoresistor) عمل می‌کند که مقاومت الکتریکی‌اش با میزان نوری که به آن می‌تابد، تغییر می‌کند و این ویژگی، مبنای تشخیص شب و روز در دوربین مدار بسته است.
سنسور CDS چگونه مکانیزم دید در شب را فعال می‌کند؟
عملکرد سنسور CDS بر پایه یک اصل فیزیکی ساده اما بسیار دقیق بنا شده است: در نور زیاد مقاومت کمی دارد و با کاهش نور، مقاومت آن افزایش می‌یابد. این تغییرات به صورت یک چرخه منظم و هوشمندانه، وضعیت دوربین مدار بسته را کنترل می‌کند:
1. در طول روز (نور زیاد): زمانی که نور محیط کافی است، نور خورشید باعث می‌شود که مقاومت سنسور CDS به شدت کاهش یابد. مدار الکترونیکی دوربین مدار بسته این مقاومت پایین را به عنوان سیگنال "روز" تفسیر کرده و سیستم را در حالت رنگی نگه می‌دارد. در این حالت، یک فیلتر مکانیکی به نام فیلتر IR-Cut جلوی سنسور تصویر قرار گرفته است تا نور مادون قرمز را مسدود کند و رنگ‌ها با دقت و به صورت واقعی ثبت شوند. همچنین، چراغ‌های مادون قرمز خاموش هستند تا از مصرف بی‌رویه انرژی جلوگیری شود.
2. در غروب و تاریکی (نور کم): با غروب آفتاب و کاهش تدریجی نور، مقاومت الکتریکی سنسور CDS به تدریج بالا می‌رود. زمانی که این مقاومت از یک آستانه از پیش تعیین‌شده عبور کند، مدار داخلی دوربین مدار بسته آن را به عنوان سیگنال "شب" شناسایی کرده و به صورت خودکار دو فرمان مهم را صادر می‌کند:
- کنار رفتن فیلتر IR-Cut: فیلتر مکانیکی از جلوی سنسور کنار می‌رود. این کار باعث می‌شود سنسور به طیف وسیع‌تری از نور، از جمله نور مادون قرمز، حساس شود. این تغییر باعث می‌شود تصویر از حالت رنگی به حالت سیاه و سفید تغییر کند تا حساسیت دوربین به نور کم به حداکثر برسد.
- روشن شدن چراغ‌های مادون قرمز: چراغ‌های IR روشن می‌شوند تا محیط را با نوری که برای چشم انسان نامرئی است، روشن کنند و دوربین مدار بسته بتواند در تاریکی مطلق نیز تصویر را ثبت کند.
در صبح روز بعد، با طلوع خورشید و افزایش مجدد نور، مقاومت سنسور CDS دوباره کاهش می‌یابد و تمامی این فرآیند به صورت معکوس تکرار شده و دوربین مدار بسته به حالت روز باز می‌گردد.
چرا سنسور CDS برای یک سیستم نظارت تصویری حیاتی است؟
اهمیت این سنسور کوچک در عملکرد بهینه و پایدار کل سیستم نظارتی نمایان می‌شود:
- اتوماسیون و پایداری عملکرد: سنسور CDS نیاز به هرگونه تنظیم دستی را از بین می‌برد. این اتوماسیون تضمین می‌کند که دوربین مدار بسته در هر لحظه از شبانه‌روز، بدون خطای انسانی، در بهترین حالت تصویربرداری قرار داشته باشد و نظارت به صورت پیوسته و قابل اعتماد انجام شود.
- بهینه‌سازی کیفیت تصویر در تمام شرایط نوری: این سنسور با تغییر هوشمندانه بین حالت‌های رنگی و سیاه و سفید، بهترین کیفیت تصویر ممکن را در هر شرایطی فراهم می‌کند. در روز، رنگ‌ها طبیعی و دقیق هستند و در شب، جزئیات تصویر به لطف دید مادون قرمز و حساسیت بالای حالت سیاه و سفید، به خوبی قابل تشخیص است.
- مدیریت مصرف انرژی و افزایش طول عمر قطعات: سنسور CDS با کنترل دقیق زمان روشن و خاموش شدن چراغ‌های مادون قرمز، از مصرف بی‌مورد انرژی در طول روز جلوگیری می‌کند. این مدیریت هوشمندانه نه تنها باعث صرفه‌جویی در مصرف برق می‌شود، بلکه طول عمر LEDهای IR و خود دوربین مدار بسته را نیز به شکل چشمگیری افزایش می‌دهد.
در نهایت، سنسور CDS یک نمونه بارز از فناوری ساده و در عین حال قدرتمند است که عملکرد بی‌وقفه و کارآمد دوربین‌های مدار بسته را در تمام ساعات شبانه‌روز تضمین می‌کند و بخش مهمی از زیرساخت هر سیستم نظارتی مدرنی محسوب می‌شود.
